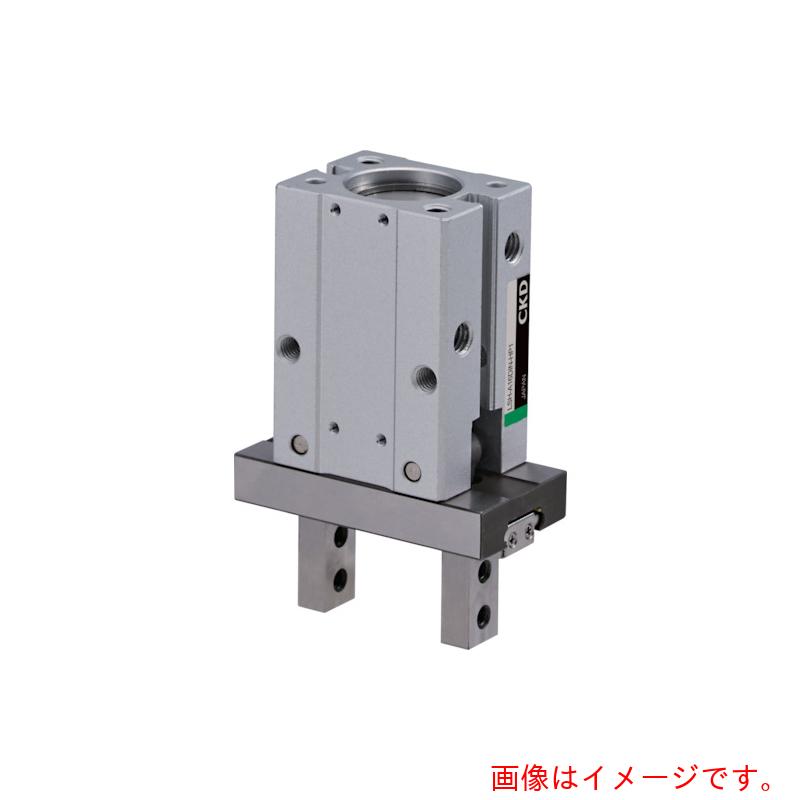

CKD 高耐久備品 ＨＰ続きもの リニアスライドハンド 【品番：LSH-A10D1N-HP1】

特長
●リニアガイドの剛性アップにより、高剛性・高精度・高耐久を実現したリニアスライドハンドです。
●摺動部の最適化により長寿命と安定稼働を実現しました。
●従来品よりもガイド剛性を30％アップしたことで、許容モーメントアップを実現しました。
●ガイドレールとフィンガーの一体構造により高剛性・高精度を実現します。
●パッキン部の設計を最適化して摺動技術を極め、従来品LSHと比較して2倍の耐久性を実現しました。
●把持センターを基準とした「位置決め穴」は、微調整なしに再現性の高い取り付けが可能です。
●レールプレート方式を採用することにより、ロボットや設備にハンドをつけたままスイッチ交換を可能にし、現場での交換工数削減に貢献します。
用途
●ワークのハンドリングに。
仕様
●幅(mm)：35
●奥行(mm)：22.7
●高さ(mm)：57
●把持力開側(N)：17
●把持力閉側(N)：11
●動作ストローク(mm)：4
●チューブ内径(mm)：φ10
●接続口径：M3
●最高使用圧力(MPa)：0.7
●最低使用圧力(MPa)：0.2
●繰返し精度(mm)：±0.01
●作動方式：複動形
●フィンガ：基本形
●把持センター基準、高精度位置決め穴：なし
●スイッチ形番：スイッチなし、F形スイッチレール添付
●使用流体：圧縮空気
●スイッチレールプレート添付
材質
●本体：アルミニウム合金
●フィンガ：ステンレス鋼
質量・質量単位
●60.0g
注意事項
●把持力はエア圧力0.5MPa時のフィンガ1本分の値であり、実際の把持力は把持点までの距離によって変わりますので、ご選定の際はメーカーカタログをご確認下さい。
【メーカー名】ＣＫＤ（株）
【メーカー品番】LSH-A10D1N-HP1
ブランド名:ＣＫＤ（株）
メーカー型番:LSH-A10D1N-HP1
